被动环形边坡防护网09

文章作者：admin更新时间：2018-12-20 09:27:10

被动防护系统

概念

被动防护是由钢丝绳网、环形网、（需拦截小块落石时附加一层铁丝格栅）、固定系统（锚杆、拉锚绳、基座和支撑绳）减压环和钢柱四个主要部分构成。钢柱和钢丝绳网连接组合构成一个整体，对所防护的区域形成面防护，从而阻止崩塌岩石土体的下坠，起到边坡防护作用。

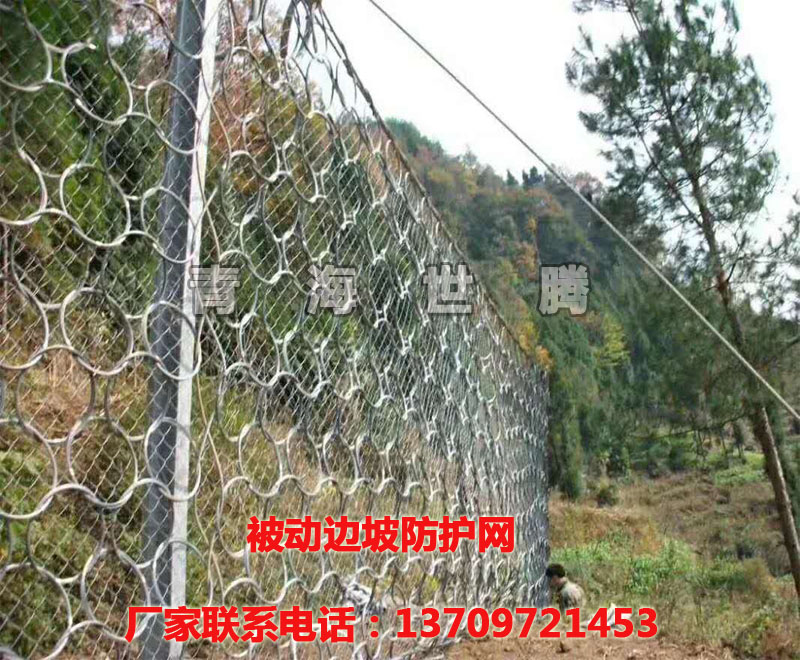

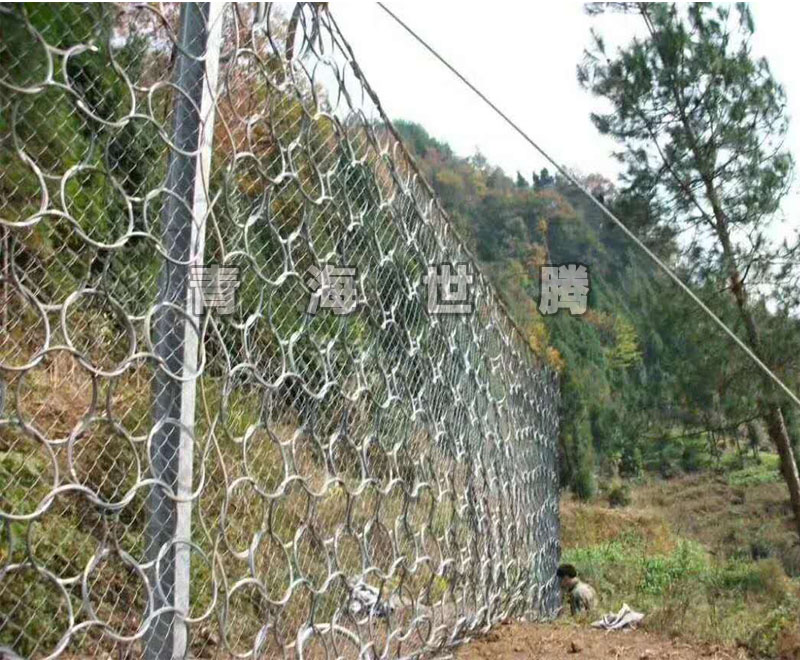

被动边坡防护网

材质

钢丝绳网、支撑绳和减压环。

构造

由钢丝绳网或环形网（需拦截小块落石时附加一层铁丝格栅）、固定系统（锚杆、拦锚绳、基座和支撑绳）、减压环和钢柱四个主要部分构成。

产品特性

系统的柔性和拦截强度足以吸收和分散传递预计的落石冲击动能,消能环的设计和采用使系统的抗冲击能力得到进一步提高.与刚性拦截和砌浆挡墙相比较,改变了原有施工工艺,使工期和资金得到减少。

产品用途

常用规格：[钢柱（间距10M），带消能环的∮16双支撑绳和∮16“人”字形上拉锚绳（每跨6个消能环），∮16侧拉锚绳（单绳），◇/08/200/4*5㎡钢丝绳网，∮8缝合绳,格栅网]

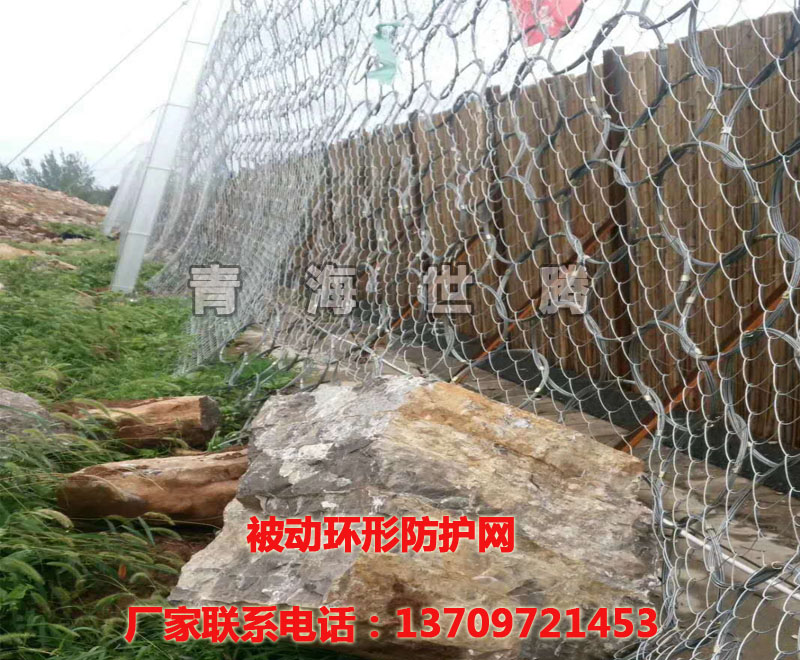

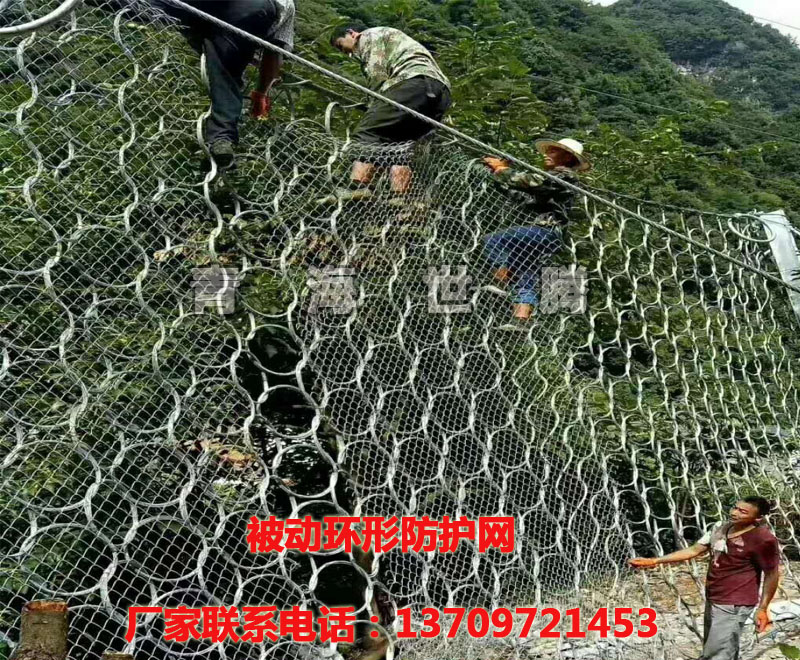

环形防护网：

产品特性：用数股钢丝盘结成环形相互套接而形成的网。其作用是拦截落石防护能量一般为150kj--2000kj

安装步骤

(1）SNS边坡柔性防护网安装步骤按设计并结合现场实际地形对钢柱和锚杆基础进行测量定位。现场放线长度应比设计系统长度增加约3～8%，对地形起伏较大，系统布置难沿同一等高线呈直线布置时取上限（8%）；对地形较平整规则，系统布置能基本上在同一等高线沿直线布置时取下（3%）；在此基础上，柱间距可有为设计间距20%的缩短或加宽调整范围。（2）基坑开挖(对覆盖层不厚的地方，当开挖至基岩而尚未达到设计深度时，则在基坑内的锚孔位置处钻凿锚杆孔，待锚杆插入基岩并注浆后才灌注上部基础砼)。
